25 agosto Ventilación, drenaje y condensación de cavidades en paneles compuestos de aluminio (ACP)
La ventilación de la cavidad de los paneles compuestos de aluminio (ACP) consiste en el movimiento controlado del aire detrás del revestimiento, coordinado con las aberturas de drenaje, una capa resistente a la intemperie y el diseño completo de la pared exterior. Su propósito no es impermeabilizar la lámina de ACP por sí sola. Una cavidad bien diseñada permite la salida del agua incidental, facilita el secado donde el diseño lo requiere y mantiene la continuidad de las capas de control de humedad alrededor de juntas, aberturas y transiciones.
La profundidad de la cavidad, el área de apertura, la membrana, la posición del aislamiento, la protección contra incendios y la estrategia de condensación requeridas dependen del clima del proyecto y del sistema de construcción del muro. Estas son decisiones de diseño del sistema que corresponden a los profesionales designados para la fachada y la envolvente del edificio. El proveedor de paneles compuestos de aluminio (ACP) puede proporcionar información sobre el panel, pero este por sí solo no determina el drenaje del muro ni su comportamiento higrotérmico.
El drenaje, la ventilación y el control de la condensación son diferentes.
Estos términos suelen agruparse, pero cada uno describe una función distinta. El drenaje elimina el agua líquida. La ventilación intercambia aire con el exterior cuando el sistema aprobado utiliza este método. El control de la condensación gestiona la temperatura, el movimiento del vapor, la estanqueidad y el secado en toda la estructura de la pared.
| Función | Lo que gestiona | Lo que debe coordinarse |
|---|---|---|
| Drenaje | Agua de lluvia que atraviesa la capa de revestimiento exterior o llega a una interfaz | Trayectoria descendente, remates, salidas, goteos y condiciones de base despejadas |
| Ventilación o descompresión | Intercambio de aire y potencial de secado en la cavidad diseñada | Aberturas, continuidad de la cavidad, protección contra insectos y límites de los compartimentos. |
| Capa resistente al agua | Agua que llega al lado de la pared de respaldo de la cavidad | Solapamientos de membrana, penetraciones, transiciones de ventana y preparación del sustrato |
| Control del aire y del vapor | Fugas de aire y flujo de vapor a través del conjunto de la pared | Clima, condiciones interiores, secuencia de materiales y continuidad |
| Control termal | Temperaturas superficiales y puentes térmicos que influyen en el riesgo de condensación | Aislamiento, soportes, bordes de losa, aberturas y análisis del proyecto |
Una cavidad puede drenar sin estar diseñada para un flujo de aire continuo, y una cámara de aire nominal no proporciona automáticamente una ventilación útil. Los planos aprobados deben indicar el concepto de muro previsto, en lugar de utilizar la expresión «fachada ventilada» como una etiqueta comercial genérica.

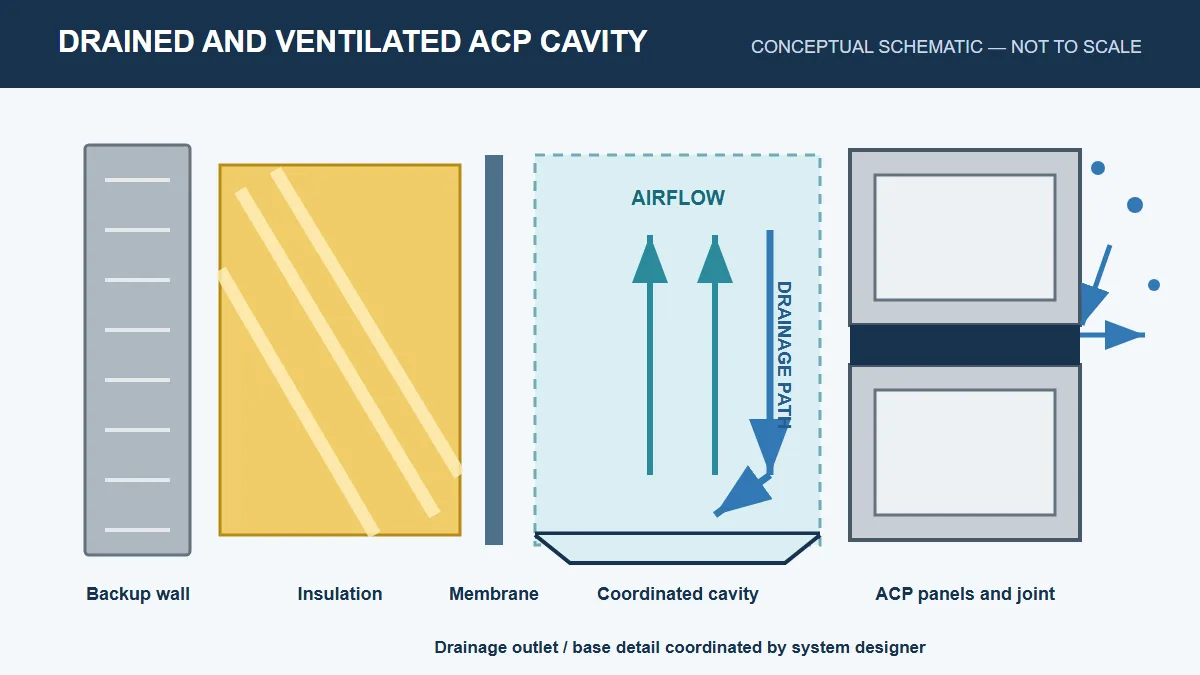

Mapea la cavidad completa del panel compuesto de aluminio ventilado
Una disposición exterior típica puede incluir un muro de contención, membrana, aislamiento, soportes y rieles, una cámara de aire y paneles de ACP conformados. El orden y los detalles varían. Los revisores deben trazar tanto el recorrido del agua como el de la carga, evitando que una capa del sistema obstruya a la otra.
La capa exterior de panel compuesto de aluminio (ACP) repele la mayor parte de la lluvia directa, pero las juntas e interfaces deben diseñarse considerando que algo de agua puede llegar a la cavidad. La capa impermeable de respaldo proporciona una segunda línea de protección. Su continuidad es especialmente importante donde los soportes, fijaciones, ventanas, puertas, parapetos y penetraciones de servicios interrumpen la superficie del muro.
Los componentes del subchasis deben ajustarse a esta disposición. Los rieles no deben represar agua de forma involuntaria y los soportes no deben crear perforaciones en la membrana sin resolver. La guía de Alcadex sobre subchasis, rieles y alineación de paneles compuestos de aluminio (ACP) explica las cuestiones relacionadas con la trayectoria de carga y las tolerancias.
Juntas de paneles de diseño como parte de la estrategia hídrica.
Las juntas de los paneles compuestos de aluminio (ACP) definen el patrón de la fachada, permiten tolerancias de fabricación e instalación e interactúan con el concepto de control de la humedad. Las juntas abiertas, las juntas con deflectores, las juntas con juntas de estanqueidad y las juntas selladas gestionan el agua de forma diferente. El diseñador del sistema debe definir qué tipo de junta se aplica en cada caso y cómo se dirige el agua que llega a la junta.
El sellador no debe considerarse un sustituto de la estrategia de drenaje completa. Cuando se especifican juntas selladas, se deben coordinar la geometría de la junta, la preparación del sustrato, el material de soporte, la adhesión y la capacidad de movimiento. Lea la información sobre la compatibilidad del sellador con paneles compuestos de aluminio (ACP) y el diseño de la junta para obtener los datos necesarios antes de aprobar los detalles relacionados con el sellador.
El ancho de la junta también influye en la dilatación térmica y el movimiento del edificio. Una junta visualmente estrecha no puede absorber de forma segura todas las exigencias de fabricación, instalación y movimiento. El diseño aprobado debe coordinar las dimensiones de la junta con los módulos del panel, el movimiento del riel y las juntas del edificio. Para más información, consulte Juntas de dilatación de paneles compuestos de aluminio y dilatación térmica.
Mantenga la trayectoria de drenaje continua.
El agua en una cavidad drenada necesita una ruta descendente y una salida definida. Los rieles horizontales, los refuerzos, el sellador, los bordes del aislamiento y las barreras cortafuegos pueden interrumpir esa ruta si los detalles no están coordinados. Cada interrupción debe permitir que el agua salga al exterior o conectarse a otra vía de drenaje aprobada.
Los detalles de la base deben evacuar el agua lejos de las capas vulnerables de la pared y las superficies acabadas. Los goteros, las láminas impermeabilizantes y las salidas deben tener la proyección y continuidad suficientes para las condiciones del proyecto. Evite los huecos ocultos donde los escombros, el sellador o los residuos de construcción puedan bloquear la salida prevista.
En niveles intermedios, los ángulos de las repisas, los bordes de las losas o los detalles de los compartimentos pueden modificar la ruta de drenaje. El dibujo debe mostrar si cada sección de la cavidad drena de forma independiente y por dónde sale el agua. No asuma que el agua puede fluir sin interrupciones desde el parapeto hasta la base del edificio.
Planificar las aberturas de ventilación y la continuidad de la cavidad.
Si el sistema aprobado utiliza ventilación, el aire debe entrar y salir a través de aberturas intencionadas. La cavidad debe tener continuidad entre dichas aberturas, respetando los requisitos de protección contra incendios, aislamiento acústico y compartimentación. Las rejillas o los cierres perforados pueden ayudar a limitar la entrada de insectos o residuos, pero también reducen la superficie de apertura libre y requieren coordinación.
Los rieles, soportes y el aislamiento no deben reducir la cavidad por debajo de la condición de diseño. Las variaciones en la instalación son importantes: el aislamiento que se arquea hacia afuera o el material de la membrana suelto pueden obstruir un espacio estrecho. El plan de control de calidad del proyecto debe incluir verificaciones antes de que los paneles oculten la cavidad.
Un mayor flujo de aire no siempre es mejor. Las aberturas excesivas o incontroladas pueden entrar en conflicto con los objetivos de presión, protección contra incendios, plagas o inclemencias del tiempo. El profesional de la envolvente del edificio debe seleccionar el concepto de ventilación adecuado para el clima, la altura del edificio y la estructura de la pared, en lugar de copiar un detalle de un proyecto ajeno.
Evaluar la condensación a nivel del sistema de pared.
La condensación se produce cuando la humedad alcanza una superficie a una temperatura lo suficientemente baja como para que se forme agua. En una pared exterior, el riesgo puede verse influenciado por el clima exterior, la temperatura y la humedad interiores, las fugas de aire, la difusión de vapor, la continuidad del aislamiento, los puentes térmicos y la secuencia de materiales. El revestimiento de paneles compuestos de aluminio (ACP) es solo una capa exterior dentro de este análisis.
Las fugas de aire pueden transportar mucha más humedad a través de las grietas de la que los diseñadores prevén basándose únicamente en la difusión del material. Por lo tanto, la continuidad de la barrera de aire alrededor de ventanas, bordes de losas, penetraciones y transiciones es un aspecto clave de la coordinación. Una cavidad ventilada no puede compensar la entrada incontrolada de aire húmedo en la pared desde el interior.
Los soportes y rieles pueden generar puentes térmicos a través del aislamiento. Su efecto depende del material, la geometría, la separación y la composición general de la pared. Puede ser necesario un análisis térmico e higrotérmico específico para cada proyecto; un artículo de blog o una ficha técnica de un panel no pueden determinar la seguridad frente a la condensación en un edificio.
Resolver aberturas, esquinas, bases y parapetos
Las secciones de pared típicas no son suficientes. La mayoría de los problemas de gestión del agua se producen en las terminaciones y transiciones. Revise los dinteles, jambas y alféizares de las ventanas; las puertas; las celosías; las esquinas interiores y exteriores; las bases; los parapetos; las transiciones del techo; la señalización; la iluminación; los balcones y las penetraciones de servicios.
| Fácil de usar | Preguntas de dibujo | Riesgo de coordinación común |
|---|---|---|
| Cabezal de ventana o puerta | ¿Por dónde se descarga el agua de la cavidad y cómo se conecta la membrana al marco? | El agua se dirige detrás de la abertura de sellado. |
| Umbral | ¿Hay caída hacia afuera, control final y goteo claro? | El agua se acumula en las esquinas o regresa hacia adentro. |
| Parapeto | ¿Cómo se superponen la cubierta, la membrana y la terminación de la cavidad? | La entrada superior evita la estrategia de cavidad drenada. |
| Base de construcción | ¿Dónde se encuentran las aberturas de drenaje y ventilación, y están protegidas? | El paisajismo, el pavimento o el sellado bloquean la salida. |
| Penetración | ¿Cómo se conectan la membrana, el sellado y el remate del panel al elemento que lo atraviesa? | El trabajo comercial independiente rompe la continuidad de la membrana |
| Transición material | ¿Qué sistema recibe y drena el agua del conjunto adyacente? | Dos detalles típicos aceptables crean una unión inaceptable |
Coordinar las barreras cortafuegos y los detalles de seguridad contra incendios.
Las barreras cortafuegos y los sistemas de sellado pueden dividir la cavidad y modificar tanto el flujo de aire como el drenaje. Su ubicación, soportes, sellos e interfaces deben ajustarse a la estrategia contra incendios aprobada para el proyecto. Se deben detallar las rutas de drenaje alrededor de cada compartimento sin debilitar la barrera requerida.
No se debe inferir el comportamiento ante el fuego de una fachada basándose únicamente en la etiqueta del núcleo del panel compuesto de aluminio (ACP). La construcción del panel, el aislamiento, las membranas, los productos para cavidades, las barreras, el subchasis y la instalación contribuyen al conjunto. La información sobre las pruebas del producto debe revisarse durante el proceso de aprobación del proyecto.
Materiales de control, tinción y trampas de agua
El agua puede arrastrar polvo, residuos metálicos, materiales sin curar o subproductos del sellador a las superficies visibles. Especifique membranas, selladores, tapajuntas, fijaciones y cierres compatibles, y evite detalles que descarguen agua sucia sobre la superficie del panel. La película protectora no debe permanecer como una membrana de construcción sin control ni obstruir una salida de agua prevista.
Los metales diferentes y la humedad persistente pueden aumentar el riesgo de corrosión en los componentes ocultos. La compatibilidad de los materiales, los aislantes y los acabados protectores deben ser adecuados para la exposición real. El diseñador del sistema también debe evitar la formación de cavidades sin ventilación que acumulen agua alrededor de los soportes, los bordes cortados o los elementos de fijación.
Revise la cavidad antes de retirar los paneles.
Los planos de taller deben vincular los códigos de los paneles y las juntas con las capas ocultas de la pared. Se requieren detalles ampliados donde la línea de agua, aire o control térmico cambie de dirección. Consulte la lista de verificación de coordinación de planos de taller de ACP de Alcadex al preparar el paquete de revisión.
| Artículo de lanzamiento | Evidencia para revisar | Coordinación responsable |
|---|---|---|
| Concepto de pared | Secciones aprobadas que muestran el revestimiento, la cámara de aire, la membrana, el aislamiento y el muro de respaldo. | Diseñador de envolventes de edificios |
| Camino del agua | Juntas, tapajuntas, drenaje intermedio y salidas en cada terminación. | Diseñador de fachadas y arquitecto |
| Control del aire y del vapor | Capas de control continuo y evaluación de la condensación específica del proyecto | Profesional de sobres |
| Interfaces de subframe | Penetraciones de soportes, orientación del riel y dimensiones de la cavidad libre | Ingeniero e instalador de fachadas |
| Compartimientos contra incendios | Ubicaciones de barreras aprobadas, soporte, sellado e interfaces de drenaje. | Profesionales de incendios y fachadas |
| Acceso de inspección | Puntos de retención y registros antes de que los paneles oculten la cavidad | Contratista y equipo de control de calidad del proyecto |
Inspeccione y mantenga las aberturas previstas.
Durante la construcción, inspeccione la membrana, los remates, el ancho de la cavidad, los conductos de drenaje, las aberturas de ventilación y las interfaces antes de que los paneles ACP cierren el acceso. Fotografie las imperfecciones ocultas y registre las correcciones comparándolas con los planos actuales. Retire los escombros que puedan obstruir las salidas o retener agua.
Tras la finalización de las obras, los equipos de mantenimiento deberán mantener despejadas las aberturas designadas e investigar manchas, filtraciones de agua repetidas o fugas en lugares inesperados. La sustitución del sellador o las modificaciones de la fachada no deben obstruir las rejillas de ventilación ni desviar el agua. Las reparaciones deben preservar la estrategia de muros original aprobada.
Fallos comunes de coordinación de cavidades
- No se ha definido una capa de agua secundaria: Se supone que la cara exterior del panel compuesto de aluminio (ACP) impide el paso del agua.
- Drenaje obstruido: Los rieles, el aislamiento, el sellador o los escombros interrumpen el camino descendente.
- Detalles desconectados: Las secciones típicas funcionan, pero las ventanas, los parapetos o las transiciones de materiales no.
- Aperturas incontroladas: Se añaden respiraderos sin comprobar las condiciones meteorológicas, la presencia de plagas, la presión o los requisitos contra incendios.
- Fugas de aire confundidas con ventilación: La humedad penetra en la pared a través de huecos interiores no previstos.
- Reclamación de condensación solo en el panel: El comportamiento de la pared se predice sin tener en cuenta el clima, las condiciones interiores ni la totalidad de las capas de material.
- No se permite la inspección de trabajos ocultos: Los paneles cubren las zonas donde faltan membranas o donde hay salidas bloqueadas antes de que se registren.
Preguntas frecuentes
¿Todas las fachadas de paneles compuestos de aluminio (ACP) requieren la misma profundidad de cavidad?
No. La profundidad de la cavidad depende del sistema de pared aprobado, el subchasis, el concepto de drenaje y ventilación, el aislamiento, el movimiento, la estrategia contra incendios y las tolerancias del proyecto.
¿Son suficientes las juntas abiertas de los paneles para ventilar la cavidad?
No automáticamente. El intercambio de aire efectivo depende de la geometría intencionada de las entradas y salidas, la continuidad de la cavidad y el diseño general. Las juntas abiertas también pueden permitir la entrada de agua, por lo que el drenaje y la capa impermeable de respaldo siguen siendo importantes.
¿Puede una cavidad ventilada evitar por completo la condensación?
No. La condensación depende del clima, la humedad interior, las fugas de aire, el flujo de vapor, la temperatura y la composición general de la pared. Puede ser necesaria una evaluación específica del proyecto.
¿Quién debe aprobar los detalles de la cavidad del panel de aluminio compuesto (ACP)?
El arquitecto responsable, el ingeniero de fachadas, el profesional de la envolvente del edificio y demás revisores designados para el proyecto deberán aprobar los detalles del sistema correspondiente. Las responsabilidades de suministro deben estar estipuladas en el contrato.
