07 agosto ¿Qué es el panel compuesto de aluminio perforado? Usos y limitaciones de diseño.
El panel compuesto de aluminio perforado (ACP) es un panel compuesto de aluminio que ha sido cortado mecánicamente, perforado o mecanizado por CNC para crear aberturas repetidas o personalizadas. Estas aberturas pueden formar círculos, ranuras, patrones geométricos, degradados, logotipos o efectos de serigrafía. La perforación modifica la apariencia, el área abierta, el flujo de aire, la transmisión de luz, el peso, la rigidez, la exposición de los bordes y el soporte requerido por el panel.
El panel compuesto de aluminio perforado (ACP) no es lo mismo que la lámina de aluminio macizo perforada. El ACP consta de dos capas de aluminio unidas a un núcleo, mientras que el aluminio macizo es una sola lámina o placa metálica. La mejor opción depende de la geometría del patrón, las necesidades de doblado y soldadura, los requisitos contra incendios, el tratamiento de los bordes, la luz, las cargas de viento o impacto y el sistema completo de pared o pantalla.
Cómo se utiliza el panel compuesto de aluminio perforado
Los diseñadores utilizan perforaciones para crear profundidad, ocultar parcialmente vistas, filtrar la luz natural, formar aberturas de ventilación, disimular instalaciones o introducir un patrón específico para cada proyecto. Entre sus posibles aplicaciones se incluyen paneles interiores, paredes decorativas, elementos de techo, expositores comerciales, fondos para señalización, cerramientos de equipos y determinados elementos exteriores de protección contra la lluvia o sombreado.
La idoneidad nunca se determina únicamente por el diseño. Un panel perforado exterior puede sufrir presión de viento localizada, vibraciones, filtraciones de agua, dilatación térmica y fatiga alrededor de las aberturas. Un panel interior, por su parte, puede requerir bordes seguros, resistencia al impacto, cumplimiento de la normativa contra incendios, facilidad de limpieza y un sistema de soporte fiable.
Panel compuesto de aluminio perforado frente a panel compuesto de aluminio macizo y aluminio macizo.
| Comparación | Panel compuesto de aluminio perforado | ACP sólido | Aluminio macizo perforado |
|---|---|---|---|
| Construcción | Dos láminas de aluminio, núcleo unido y aberturas a través del material compuesto. | Dos láminas de aluminio y núcleo unido sin aberturas diseñadas. | Una lámina o placa de aluminio con aberturas |
| Efecto visual | Patrón, transparencia, sombra, luz filtrada y gráficos por capas | Color continuo, imagen, textura o superficie de revestimiento plana | Diseño y transparencia con bordes totalmente metálicos a la vista. |
| Bordes cortados | Las aberturas dejan al descubierto la estructura compuesta y requieren una revisión específica del proyecto. | Generalmente se limita a cortes perimetrales, rutas, pliegues y juntas. | Solo deja al descubierto el aluminio y puede ser desbarbado, recubierto o acabado. |
| Formado | El enrutamiento y el plegado posibles dependen del material restante y del diseño del panel. | Generalmente se enrutan y pliegan en casetes. | Puede soportar procesos de conformado y soldadura de metales más extensos, dependiendo de la aleación y el espesor. |
| Rigidez después de la perforación | Se reduce a medida que se retira el material; la acción compuesta alrededor de las aberturas debe seguir siendo fiable. | Máxima continuidad para la misma especificación ACP original. | Depende del grosor del metal, el patrón, los pliegues, las nervaduras y el marco. |
| Prioridad de selección | Viabilidad del patrón, estado de los bordes, núcleo, soportes, recubrimiento y calidad de fabricación. | Especificación del panel, revestimiento, núcleo, casete, juntas y soportes | Aleación, espesor, conformado, acabado, corrosión, soldaduras y diseño de soportes |
Cuando el diseño requiere pliegues profundos, esquinas soldadas, puentes muy pequeños entre orificios o bordes metálicos expuestos, el aluminio macizo puede ser más adecuado. Si el diseño requiere una superficie decorativa plana y ligera con perforación controlada, se puede considerar el panel compuesto de aluminio (ACP) tras una revisión técnica. Solicite al fabricante que confirme el material exacto en lugar de utilizar "panel perforado" como especificación genérica.

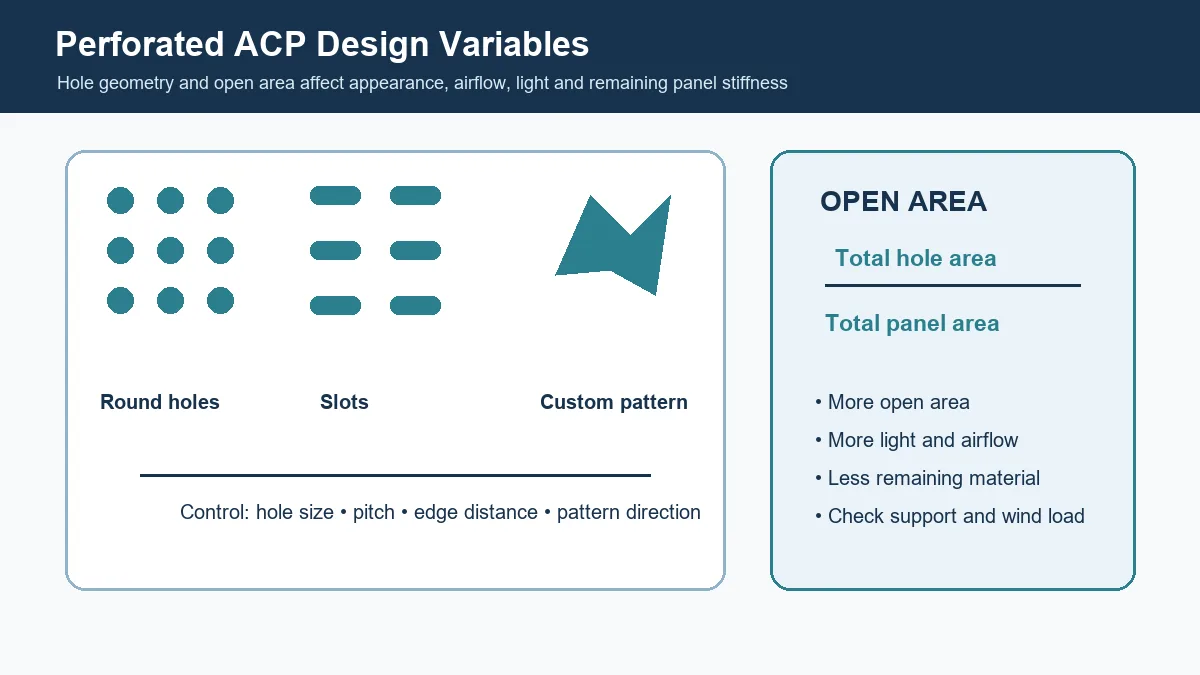

Variables clave del diseño de perforación
Geometría de agujeros o aberturas
Los orificios redondos distribuyen la tensión de forma diferente a las ranuras largas o las formas con esquinas afiladas. Los motivos personalizados pueden crear uniones muy estrechas entre los cortes. En el diseño deben incluirse los radios de las esquinas internas, el diámetro de la fresa y los puntos de entrada. Un dibujo lineal que se ve nítido en pantalla puede contener formas frágiles o difíciles de fresar a escala real.
Paso y ancho del puente
El paso es la distancia entre los centros de las aberturas repetidas. El ancho del puente es el material que queda entre aberturas adyacentes. Los puentes pequeños pueden doblarse, vibrar, agrietarse o presentar bordes irregulares. El mínimo requerido depende de la construcción del panel, la herramienta de corte, el patrón, el soporte, la carga y las pruebas de fabricación; no debe estimarse a partir de una representación decorativa.
Distancia al borde
Las aberturas deben mantenerse a una distancia adecuada de los bordes del panel, pliegues, ranuras, fijaciones, soportes y juntas. Si una perforación se realiza demasiado cerca de una fijación, el material restante podría no distribuir la carga de forma fiable. El diseñador debe identificar las zonas de fijación protegidas en el archivo de patrones.
Área abierta
El área abierta es el porcentaje del campo con patrón que queda sin cubrir por las aberturas. Un área abierta mayor puede aumentar la transparencia y el flujo de aire, pero deja menos material para soportar la carga. También modifica la apariencia desde diferentes distancias. El área abierta debe calcularse a partir de la geometría final, no estimarse a partir de una renderización.
¿Qué cambios se producen en la perforación de un panel ACP?
La eliminación de material reduce la sección efectiva e interrumpe la continuidad entre las capas exteriores y el núcleo del panel. Esto puede aumentar la deformación localizada y hacer que el panel sea más sensible a la manipulación. Las grandes aberturas pueden dejar franjas que se comportan de forma independiente. El viento o la presión del aire también pueden actuar sobre la superficie sólida restante y provocar vibraciones.
La perforación no crea automáticamente una rejilla de ventilación segura. El área libre, la caída de presión, la protección contra insectos o lluvia, las distancias de seguridad para los equipos, los requisitos acústicos y la estrategia contra incendios deben diseñarse para la abertura completa. Del mismo modo, un panel estampado no proporciona automáticamente una protección solar eficaz; la orientación, la profundidad, el área abierta, los ángulos de incidencia del sol y la distancia al acristalamiento son factores importantes.
Bordes cortados, exposición del núcleo y recubrimiento
Cada abertura deja al descubierto un borde cortado. En los paneles compuestos de aluminio (ACP), este borde puede revelar las capas de aluminio, las capas de unión y el núcleo. El equipo del proyecto debe decidir si el aspecto es aceptable y si se requiere un tratamiento compatible. Las perforaciones pequeñas pueden ser difíciles de sellar de forma uniforme. Los recubrimientos o selladores añadidos no deben generar manchas, obstruir orificios, dañar el núcleo ni comprometer la documentación contra incendios.
Los paneles pre-revestidos normalmente se cortan después de aplicar el revestimiento superficial, por lo que el interior de una abertura fresada no presenta el mismo acabado de fábrica. El aluminio macizo puede permitir diferentes procesos de acabado posteriores a la fabricación. Esta es una diferencia importante a considerar y debe evaluarse en un prototipo físico.
La película protectora puede ser útil durante la fabricación, pero debe ser compatible con el proceso y retirarse siguiendo las recomendaciones del proveedor. El calor de la cortadora, las virutas atrapadas bajo la película, las herramientas desafiladas y una extracción de vacío deficiente pueden rayar o manchar el acabado.
Consideraciones sobre incendios y normativa
La perforación no otorga al panel compuesto de aluminio (ACP) una clasificación de resistencia al fuego, y la clasificación de un panel sólido no necesariamente cubre una pantalla perforada ni el conjunto completo instalado. El núcleo, la construcción del panel, la cavidad, el aislamiento, la membrana, los soportes, las juntas, las aberturas, las barreras y el uso del edificio son factores importantes.
Las paredes exteriores, las vías de evacuación, los techos, las pantallas de equipos y los interiores públicos pueden tener requisitos diferentes. Especifique la norma de ensayo y la clasificación requeridas, y luego pregunte si la construcción perforada propuesta se ajusta al alcance documentado. La autoridad competente y el consultor de incendios responsable deben revisar el sistema final.
Expectativas acústicas y de ventilación
Una superficie perforada por sí sola no es un absorbente acústico. La absorción del sonido suele depender del área abierta, la geometría de los orificios, la profundidad de la cavidad, el material de soporte, el espacio de aire, el montaje y el rango de frecuencias. Si se requiere un rendimiento acústico óptimo, utilice datos de ensamblaje probados u obtenga un diseño acústico para la configuración exacta.
El rendimiento de la ventilación también depende del sistema en su conjunto. El área libre difiere del área de apertura bruta, y la pérdida de presión depende del diseño, el grosor, las rejillas, las persianas, los filtros y el flujo de aire. Coordine la instalación de paneles perforados con el ingeniero mecánico en lugar de basarse en un porcentaje visual.
Del archivo de patrones al prototipo aprobado
- Defina el panel base. Indique el tamaño, el espesor total, las capas de aluminio, el núcleo, el recubrimiento, el color y la aplicación.
- Mapa de zonas estructurales y fijas. Marque los pliegues, rieles, soportes, sujetadores, juntas y áreas que no se deben cortar.
- Crea un archivo vectorial listo para la fabricación. Utilice trazados cerrados, radios definidos, dimensiones, referencias de panel y dirección del patrón.
- Analizar la viabilidad de fabricación. Confirme el tamaño de la fresa, los puentes mínimos, las distancias al borde, las tolerancias, el anidamiento, la película y la manipulación.
- Elaborar un prototipo representativo. Incluye los puentes más pequeños, las aberturas más grandes, los pliegues, los bordes, el acabado y los detalles de fijación reales.
- Inspeccionar y probar. Compruebe si hay rebabas, delaminación, planitud, aspecto, vibración, carga, alcance del fuego, flujo de aire o acústica según sea necesario.
Alcadex incluye entre sus capacidades de procesamiento corte, punzonado, ranurado y mecanizado CNC. Envíe los planos originales para su revisión, ya que la capacidad de procesamiento depende del panel, el patrón, la tolerancia y los requisitos del proyecto.
Escala del patrón, distancia de visualización e iluminación
Un patrón que se ve denso en la pantalla de un ordenador puede parecer casi sólido desde el otro lado de la calle, mientras que un motivo diseñado para una fachada puede verse tosco a simple vista. Prepare alzados a escala y evalúe las muestras impresas o físicas desde las distancias de visualización reales. Incluya la estructura y la cavidad detrás de las aberturas, ya que un fondo brillante, un vacío oscuro, una membrana, un aislamiento o una fuente de luz modifican el patrón percibido.
La luz natural produce sombras en movimiento que dependen del ángulo del sol y del desplazamiento del panel. La retroiluminación artificial puede revelar variaciones en el cortador, rieles de soporte, cableado y suciedad detrás de la pantalla. Si la iluminación forma parte del diseño, prototipe la fuente de luz real, la capa de difusión, la profundidad de la cavidad, el acceso, la gestión térmica y el recorrido del cableado. Evite presentar una imagen renderizada con retroiluminación como prueba del resultado final.
Los patrones deben alinearse en las juntas cuando se requiere continuidad visual. Numere los paneles e incluya puntos de origen comunes en los archivos de fabricación. Si cada panel utiliza un degradado o imagen únicos, el cronograma debe evitar la rotación o el intercambio. Añada flechas que indiquen la dirección de la veta o del recubrimiento cuando el acabado base sea direccional.
Controles de calidad de fabricación
Antes de iniciar la producción, confirme el programa de la máquina, el tipo de herramienta, el estado de la fresa, el avance, la velocidad, la bancada de soporte, la extracción y el método de aplicación de la película protectora en el panel especificado. El fabricante debe inspeccionar la calidad de entrada y salida, las rebabas, el desprendimiento de la superficie, la deformación del núcleo, las virutas del recubrimiento, los efectos térmicos, las dimensiones y la planitud. La muestra de aceptación debe incluir la geometría más exigente, no solo orificios grandes y sencillos.
Tras el mecanizado, es necesario eliminar las virutas y el polvo sueltos sin rayar la superficie. Los paneles deben sujetarse durante el izamiento, ya que las superficies perforadas pueden ser más flexibles que las chapas macizas. El uso de separadores, protección de bordes, palés rígidos y límites de apilamiento claros reducen los daños durante el transporte. Si los paneles llegan en la secuencia de instalación, las etiquetas resistentes pueden ahorrar una cantidad considerable de manipulación en obra.
Las tolerancias deben distinguir las dimensiones generales del panel, el tamaño y la posición de los orificios, la posición del patrón, la alineación de las juntas, los pliegues y los puntos de fijación. Una tolerancia general para toda la pieza puede no ser suficiente para un patrón que debe alinearse a través de varios paneles. Indique qué referencia controla el patrón y cómo se gestionará la desviación acumulada.
Mantenimiento e Inspeccion
Las aberturas acumulan polvo y hacen que ambos lados de la rejilla sean más visibles. El diseño debe proporcionar un acceso seguro para la limpieza e inspección sin que los trabajadores tengan que doblar puentes frágiles. Las cavidades exteriores necesitan drenaje y deben evitar la acumulación de hojas o residuos. Las rejillas para pájaros o insectos, si son necesarias, modifican el flujo de aire y la apariencia, por lo que deben planificarse con antelación.
Inspeccione los soportes, las fijaciones, las vibraciones, el estado de los bordes, los daños en el revestimiento, los selladores y las deformaciones locales a intervalos adecuados al entorno. Un panel cercano a la salida de gases de escape mecánicos, la niebla salina, la contaminación de la carretera o el contacto frecuente con el público puede requerir un plan de mantenimiento diferente al de un elemento interior de alto nivel. Utilice limpiadores compatibles con el revestimiento de la superficie y cualquier tratamiento de borde expuesto.
Lista de verificación de especificaciones de paneles compuestos de aluminio perforados
| Artículo de especificación | Informacion requerida | POR QUÉ ES IMPORTANTE |
|---|---|---|
| Solicitud y ubicación | Interior/exterior, altura, exposición, distancia de visualización y acceso | Establece prioridades medioambientales, de seguridad y de mantenimiento. |
| Base ACP | Tamaño, espesor, revestimiento de aluminio, núcleo/requisitos de resistencia al fuego, recubrimiento, color y brillo. | Define el material antes de la perforación. |
| Geometría del patrón | Archivo vectorial, formas de los agujeros, dimensiones, paso, radios, dirección y área abierta. | Controla la apariencia y la facilidad de fabricación. |
| Zonas protegidas | Distancia al borde, pliegues, rutas, juntas, fijaciones, rieles y áreas sin corte | Conserva la capacidad de fijación y soporte. |
| Ingeniería | Dimensiones de los paneles, cargas, criterios de deflexión, vibraciones y detalles de soporte | La perforación reduce la trayectoria de carga restante |
| Requisito de vanguardia | Borde expuesto, tratamiento, color y estándar de prototipo aceptados | Las aberturas del panel compuesto de aluminio (ACP) revelan la estructura compuesta. |
| Evidencia de desempeño | Verificación requerida: fuego, acústica, flujo de aire, clima, impacto u otra. | Estas propiedades pertenecen al conjunto completo. |
| Detalles comerciales | Cantidad, procesamiento, etiquetas, embalaje, Incoterm, destino y fecha | Necesario para obtener un presupuesto comparable y una entrega segura. |
Errores comunes de diseño
- Especificar “panel compuesto de aluminio perforado” sin indicar la construcción del panel base.

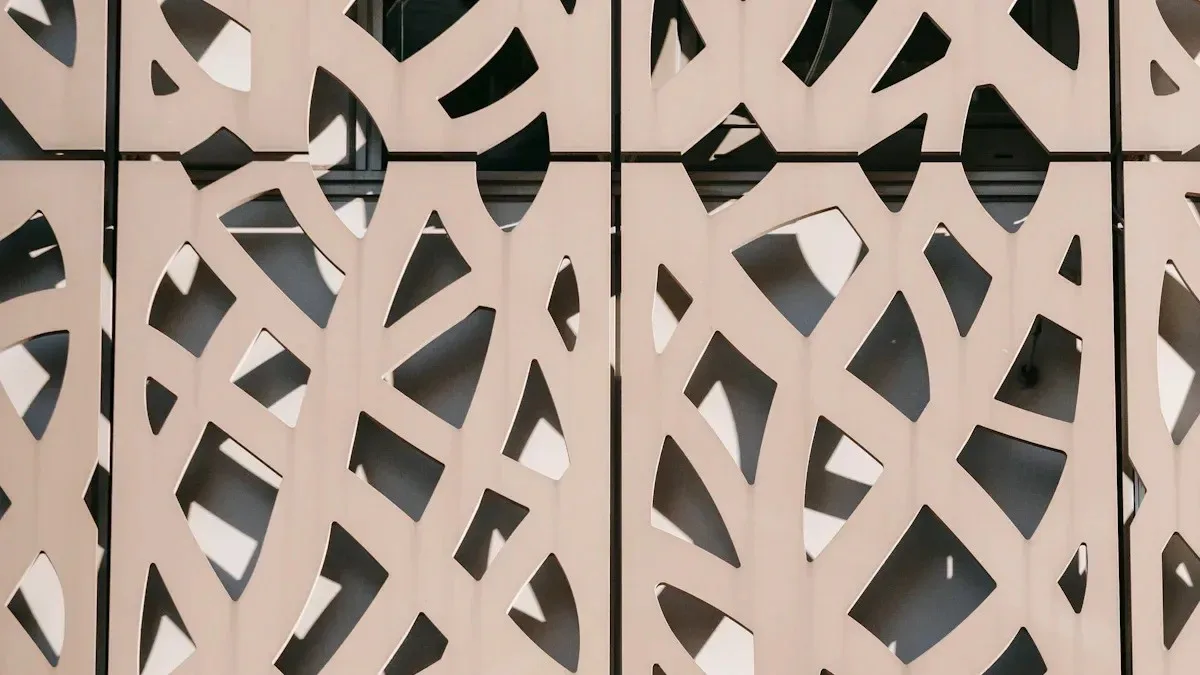

- Utilizar una imagen de referencia de metal perforado como prueba de que el panel compuesto de aluminio (ACP) producirá el mismo resultado de borde o conformado.
- Finalizar el patrón antes de ubicar los pliegues, rieles, soportes y sujetadores.
- Dejar puentes demasiado estrechos o aberturas demasiado cerca de los bordes de los paneles.
- Suponiendo que el área abierta por sí sola demuestra ventilación, sombra o rendimiento acústico.
- Sin tener en cuenta el aspecto que tendrán los bordes del núcleo expuestos y las inclemencias del tiempo.
- Se omite la creación de un prototipo a tamaño real con los detalles reales de la cortadora, el acabado y el soporte.
- Suponiendo que un documento de protección contra incendios para paneles sólidos cubra automáticamente el conjunto perforado.
Preguntas frecuentes
¿Qué es el ACP perforado?
Se trata de un panel compuesto de aluminio con aberturas diseñadas, cortadas o mecanizadas a través de las capas exteriores y el núcleo para crear patrones, transparencia parcial, flujo de aire o efectos decorativos.
¿Se puede perforar el panel compuesto de aluminio (ACP) con diseños personalizados?
Sí, sujeto a la construcción del panel, la herramienta de corte, la geometría de la abertura, los anchos del puente, las distancias al borde, las tolerancias, la disposición de los soportes y la aprobación del prototipo.
¿Es adecuado el panel compuesto de aluminio perforado para fachadas exteriores?
Puede ser adecuado como parte de un sistema exterior diseñado específicamente. Se deben revisar el revestimiento, el núcleo, los bordes cortados, el viento, las vibraciones, el agua, la dilatación térmica, los soportes, las juntas, los requisitos contra incendios y el mantenimiento.
¿El panel compuesto de aluminio perforado absorbe el sonido?
No por sí solo. El rendimiento acústico depende del conjunto completo probado o diseñado, incluyendo las aberturas, el absorbedor posterior, la cavidad, el montaje y el rango de frecuencia.
¿El panel compuesto de aluminio perforado es lo mismo que la lámina de aluminio perforada?
No. El ACP es un compuesto laminado con núcleo; el aluminio macizo es una sola capa metálica. Sus bordes de corte, opciones de conformado, rigidez, documentación contra incendios y procesos de acabado son diferentes.
Solicitar una revisión de viabilidad de la perforación
Envíe a Alcadex la especificación base del panel compuesto de aluminio (ACP), la aplicación, el patrón vectorial, la disposición del panel, las zonas de fijación, los pliegues, las cantidades, los requisitos de rendimiento, las expectativas de los bordes, el embalaje y el destino. Una revisión basada en planos y un prototipo representativo son la forma más segura de confirmar lo que se puede producir.
Póngase en contacto con Alcadex para hablar sobre patrones de paneles compuestos de aluminio perforados, procesamiento CNC, muestras y un presupuesto para su proyecto.
