ACP施工図：パネルコード、接合部、および調整

21 8月 ACP施工図：パネルコード、接合部、および調整

ACPの施工図面は、承認された設計意図を、調整されたパネル配置、製造情報、および設置基準へと変換するものです。有用な図面パッケージは、すべてのパネルを識別し、基準寸法を確定し、接合部と接合面を定義し、材料切断前に修正内容を記録します。これにより、建築家、ファサードエンジニア、製造業者、および施工業者が、推測に頼ることなく同じ情報を確認できるようになります。

施工図は調整文書であり、設計図書の代わりとなるものではありません。プロジェクト担当者は、構造荷重、アンカー、サブフレーム、防火対策の詳細、防水処理、および法令遵守について、引き続き承認を行う必要があります。パネル供給業者は、文書化された供給範囲に含まれる製品情報のみを確認すればよいものとします。

ACPの施工図面パッケージには何を含めるべきですか？

完全なパッケージには通常、概要説明、立面図、パネル一覧表、拡大詳細図、および製作情報が含まれます。具体的な図面セットはファサードシステムと契約内容によって異なりますが、審査担当者は立面図から各設置位置を固有のパネル記録にたどることができる必要があります。

パッケージには、除外事項も明記する必要があります。例えば、ACP（アルミ複合パネル）の製造業者はパネルの製造図面を提供しますが、支持システムとアンカーの設計はファサード施工業者またはエンジニアの責任となります。こうした境界を明確にすることで、調整図面が構造計算書と誤解されることを防ぐことができます。

作成前に入力内容を確認してください

製図は、初期の視覚的なコンセプトからではなく、管理された文書から始めるべきです。最新の建築立面図、断面図、詳細図、承認済みの材料仕様書、構造またはファサードシステムの情報、仕上げ承認、ドアと窓の仕様書、インターフェースの詳細、および関連する現場寸法を収集します。各ソースの改訂は、図面登録簿に記録します。

パネルレイアウトを完成させる前に、矛盾点を解消してください。立面図上の窓の寸法が、断面図に示されている開口部の寸法と異なる場合があります。パネル立面図が更新されていないまま、パラペットの詳細が変更されている可能性もあります。製図担当者がどちらか一方の資料をそのまま採用した場合、矛盾は製作または設置段階に持ち越されます。情報提供依頼書を作成し、矛盾点を特定して、文書化された回答を入手してください。

固有のパネルコードと明確な向きを使用してください。

製造されたすべてのパネルには、図面、スケジュール、製造記録、ラベル、梱包、設置場所に至るまで追跡可能な固有のコードが必要です。コードは、高さ、階数、ゾーン、シーケンスを組み合わせることができますが、その規則が明確に説明され、かつ安定している必要があります。例えば、プロジェクトによっては、複数のファサードにわたって繰り返される一般的な番号ではなく、高さの文字、階数、パネルのシーケンスを組み合わせる場合があります。

寸法が左右対称に見えても、パネルの向きは重要です。金属仕上げ、ブラッシュ仕上げ、木目模様、その他の方向性のある仕上げは、隣接するパネルを回転させると、見た目が不均一になる可能性があります。図面と仕様書には、見える面を示す矢印または木目方向を明記し、製造情報には見える面と裏面を区別して記載する必要があります。

廃止されたコードを異なる形状に再利用しないでください。レビュー後にパネルに変更が生じた場合は、変更履歴を可視化し、対応するスケジュール、製造ファイル、ラベルデータをまとめて更新してください。

制御寸法と参照寸法を分離する

製作図面には、製作を左右する寸法を明確に示す必要があります。建築モジュール、接合部の中心線、完成パネル面、切断済みブランク、成形済みカセットを区別してください。「寸法が基準となるため、図面を縮尺しないでください」といった注記は、必要な寸法が実際に存在し、かつ一貫している場合にのみ有効です。

設置業者がパネルの配置を建物に関連付けられるように、プロジェクトグリッド、レベル、または合意された基準点を使用してください。許容誤差が蓄積されるような長い寸法の連鎖は避けてください。現場の施工状況が異なる可能性がある場合は、現場での確認が必要な寸法を特定し、誰が確認を行うかを明記してください。

公差についても調整戦略が必要です。パネル製造公差、サブフレーム位置、開口部公差、設置調整はそれぞれ異なる項目です。これら全てを、目に見える接合部の変更で吸収するべきではありません。プロジェクトチームは、アライメントを維持しながら、システムがどのように変動に対応するかを確立する必要があります。

関節の幅、動き、排水を調整する

目地線は、建築的な外観とファサードシステムの両方において重要な要素です。目地の幅、パネル端部の状態、および支持部材との関係を示してください。目地が密閉されているか、ガスケットが使用されているか、または開放されているかを明記し、目に見える表面の裏側で水がどのように処理されるかを示してください。

伸縮に関する規定は、パネルの寸法、支持間隔、および隣接する構造物と整合させる必要があります。長辺、コーナー、材料の移行部、および建物の伸縮継手には特に注意が必要です。図面では、動きが予想される箇所を連続した剛体状態として示してはなりません。詳細については、Alcadex社のACP伸縮継手および熱膨張による動きの詳細に関するガイドを参照してください。

シーリング材だけで防水が完了すると考えてはいけません。プロジェクトの詳細全体において、空洞排水、水切り、防水膜、窓、ドア、屋根、その他の外装材との接合部を定める必要があります。これらのシステムに関する決定事項は、責任ある設計者の承認を得なければなりません。

レイアウトを製造情報に変換する

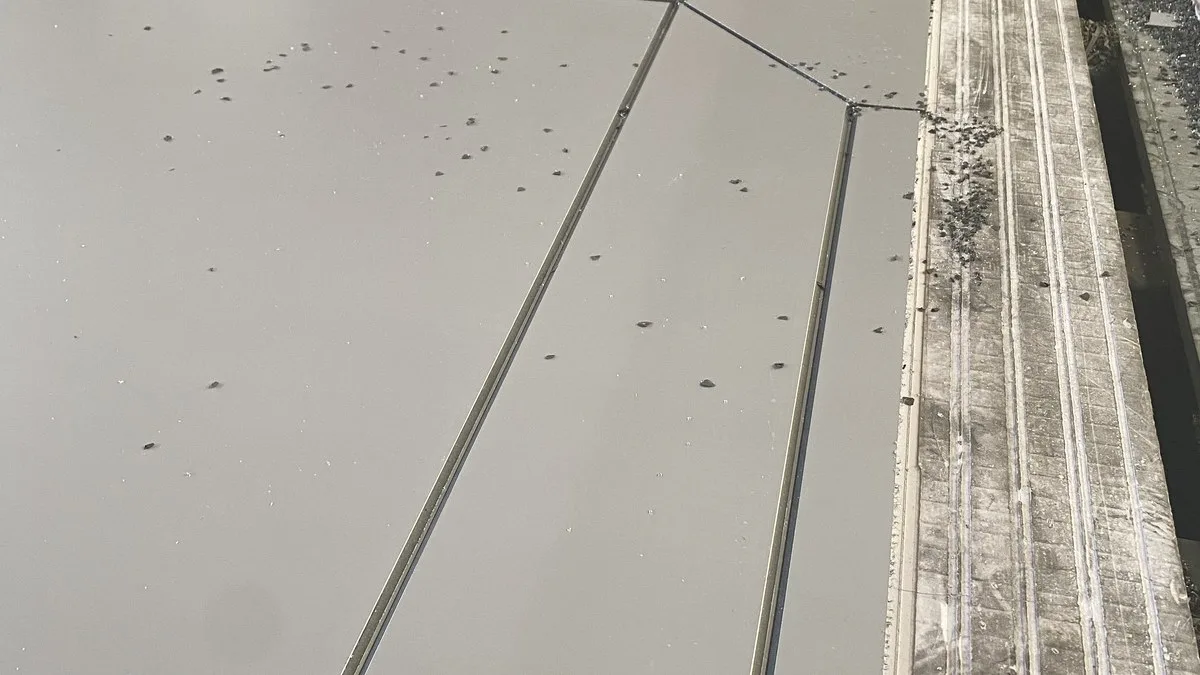

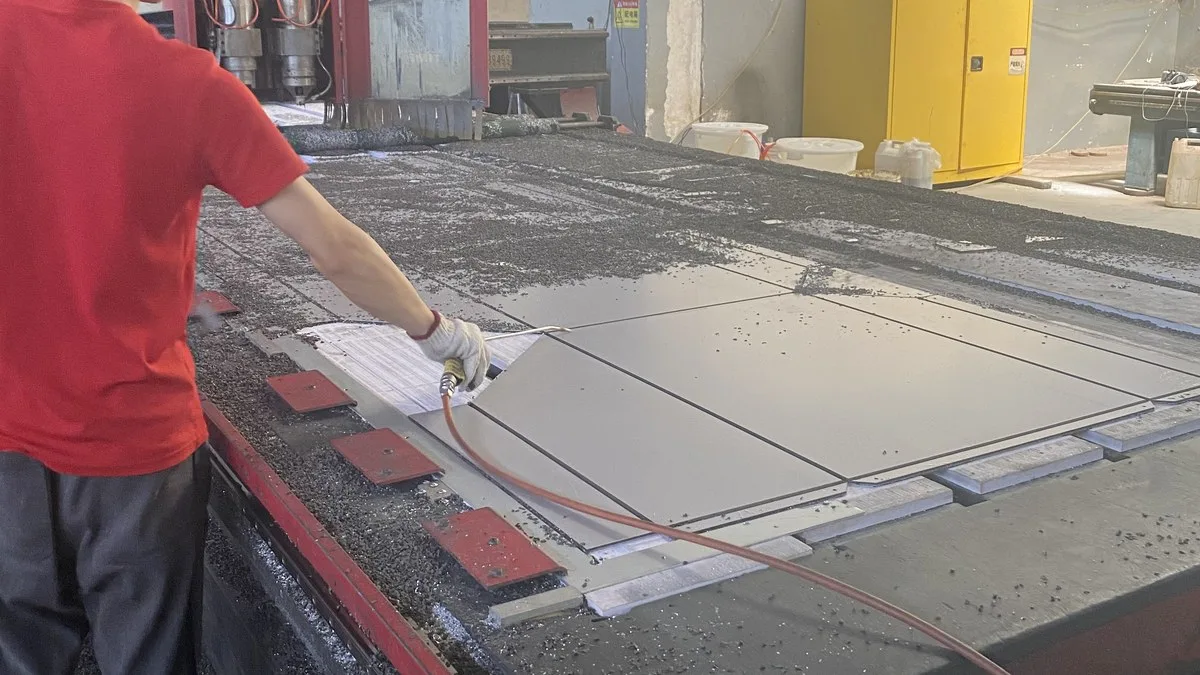

パネル立面図は、必ずしも製作図面となるわけではありません。製造チームは、平板と成形部品に関する明確な情報を必要とします。溝線、折り曲げ方向、折り返し深さ、コーナー処理、切り欠き、穴、補強材、ブラケット、その他合意された範囲内の部品をすべて図示してください。

溝加工および折り曲げ加工を施したパネルの場合、図面には仕上がり面寸法と溝の位置および折り返し形状を関連付ける必要があります。溝の深さと残存材料は折り曲げに影響を与えるため、図面上の仮定線ではなく、制御された生産設定が必要です。検査ポイントを定義する際には、関連するACP V溝加工および折り曲げ品質検査ガイドを参照してください。

詳細レベルは、組み立て方法に合わせる必要があります。カセットシステムでは、フラットシートには適用されない、折り返し部、コーナー補強、ブラケット、固定ゾーンが必要になる場合があります。AlcadexのACPカセットの折り返し部、固定具、設計チェックに関する概要では、生産前に購入者が解決すべき調整上の問題点について説明しています。

典型的なベイだけでなく、すべてのインターフェースをレビューしてください

標準的な立面図は完成しているように見えても、端部の状態が未解決のままになっていることがよくあります。外側と内側の角、パラペット、軒裏、基礎、床線、ドアと窓の周囲、ルーバー、看板、照明、貫通部、および他の材料との接合部を確認してください。図面パッケージには、パネルコードとジョイントがこれらの接合部でどのように継続しているか、または意図的に停止しているかを示す必要があります。

開口部は複数の工種が交わる場所であるため、特に注意が必要です。構造開口部、フレームの位置、防水膜または水切り、断熱材の連続性、排水経路、パネルの折り返し、および適切なシーリング形状を確認してください。パネルをリリースする前に、設備貫通部と看板支持部を調整してください。後から追加すると、コーティングの損傷、必要な材料の除去、または補強材との干渉が発生する可能性があります。

立面図から理解できない箇所については、拡大図を使用してください。コーナーの左右で形状が異なる場合は、設置業者が向きを推測するのではなく、パネルごとに異なるコードを割り当ててください。

管理レビューの状況と改訂

図面パッケージは、定められたステータスに従って処理されるべきです。「提出済み」「コメント付きレビュー済み」「製造開始」は互換性がありません。チームは、製造開始の権限を持つ担当者または組織を指定し、レビューコメントの処理方法を明確に定める必要があります。

改訂管理は製造現場まで徹底する必要があります。切断ファイル、パネルスケジュール、印刷済みラベルを置き換えずにPDFを更新すると、並行バージョンが作成されます。リリース登録簿には、承認済みの図面セットと関連するすべての製造ファイルを識別する必要があります。承認された変更が既に切断されたパネルに影響を与える場合は、処置が文書化されるまで影響を受ける部品を隔離してください。

図面とラベル、梱包、設置を関連付ける

パネルコードは、製造後も追跡可能である場合に最も価値を発揮します。ラベルは、仕上がり面を傷つけることなく読み取れる必要があり、図面と一致している必要があります。梱包リストでは、パネルを立面図、階数、または設置順序ごとにグループ化することで、現場での不要な取り扱いを減らすことができます。

海外プロジェクトの場合、梱包情報は、受領者が木箱やパレットとパネルスケジュールを照合する際にも役立ちます。施工図面一式は梱包仕様書に取って代わるものではありませんが、両方の記録には一貫したパネル識別情報が記載されている必要があります。関連する購入者チェックについては、AlcadexのACPパレット、ケース、表面保護に関するガイドを参照してください。

一般的なACPショップ図面の誤り

• パネルコードの繰り返し: 異なる高さまたは左右対称の部分に、同一のラベルが割り当てられている。
• 次元タイプの組み合わせ: 完成面、カット済みブランク、開口部サイズは、明確なラベルなしで表示されています。
• 終了方向が欠落しています: 方向調整可能なパネルは、重ね合わせ時または設置時に回転されます。
• 未解決のインターフェース: 典型的なベイ（出窓）は詳細に描かれているが、角、開口部、手すり壁などは現場の解釈に委ねられている。
• 図面縮尺製作： 欠落している寸法は、印刷またはエクスポートされた図面を測定することによって推測されます。
• 管理されていない改訂： スケジュールや機械ファイルが古いままの状態で、更新された標高データが発行される。
• 責任範囲が不明確： 供給業者のパネル図面が、アンカー、サブフレーム、または防水処理の承認として誤って扱われている。

購入者およびプロジェクトチーム向けリリース前チェックリスト

製作を承認する前に、図面パッケージと発注書に記載されている材料が同一であることを確認してください。製品の厚さ、アルミニウム表面の仕様、芯材または耐火等級、コーティング、色、光沢、仕上げ方向、数量は、承認済みの提出書類と発注書と一致している必要があります。AlcadexのACP技術提出ガイドには、関連文書のチェックリストが掲載されています。

• すべての原図および現場寸法は、記録された改訂履歴に基づいています。
• 各パネルには固有のコードと、定義された設置場所がそれぞれ1つずつ割り当てられています。
• 仕上がりサイズ、ブランクサイズ、および見える面の向きが明確に区別されています。
• 継ぎ目の幅、基準点、および位置合わせ線は、標高全体にわたって調整されている。
• 角、開口部、土台、手すり、および素材の境界部分には、組み立て可能なディテールがあります。
• 加工情報には、溝、折り目、折り返し、切り欠き、穴、および取り付け部に関する範囲が含まれます。
• 構造、防火、防水、および規制に関する承認は、指定された専門家が行います。
• コメント受付は終了し、承認された改訂版が特定され、製品版リリースが文書化されました。
• パネルラベルと梱包記録には、発行スケジュールと同じコードが使用されます。

ACPに関するお問い合わせには、より詳細な情報をお送りください。

アルミ複合パネルまたは加工済みパネル部品を調達する場合は、最新の図面、パネル仕様書、仕上げ参照情報、必要寸法、数量、および明確に定義された供給範囲を送付してください。どの寸法が検証済みで、どの寸法が現場での調整を必要とするかを明記してください。

パネルの材質や製造要件については、 Alcadexまでお問い合わせください。管理された統一図面パッケージにより、システム設計と承認を担当するプロジェクト専門家を置き換えることなく、製造可能性や見積もり入力内容を当社のチームが確認することができます。
