31 agosto Lámina de aluminio alveolar frente a panel compuesto de aluminio (ACP)
Tanto la lámina de aluminio alveolar como el panel compuesto de aluminio (ACP) son paneles sándwich ligeros, pero resuelven diferentes problemas de diseño y fabricación. Un panel alveolar utiliza dos láminas de aluminio separadas por un núcleo celular de aluminio. El ACP normalmente utiliza dos láminas de aluminio unidas a un núcleo compuesto continuo. La estructura alveolar puede proporcionar una alta relación rigidez-peso en paneles de mayor espesor, mientras que el ACP suele ser más fácil de fresar, plegar, cortar y moldear para revestimientos o señalización comunes.
Ninguno de los materiales es automáticamente la mejor opción. Los compradores deben comparar la construcción completa del panel, los datos mecánicos verificados, el acabado superficial, el tratamiento de los bordes, el método de fabricación, el sistema de fijación, las pruebas realizadas y los requisitos de aprobación del proyecto. Esta guía se centra en esas decisiones de compra, en lugar de considerar el nombre del producto como una garantía de rendimiento.
| Punto de decisión | Lámina de aluminio con estructura de panal | Comunicación Acelerada |
|---|---|---|
| Estructura central | Núcleo celular de aluminio entre láminas metálicas | Núcleo compuesto continuo entre láminas de aluminio |
| Razón de diseño típica | Gran profundidad y rigidez del panel con masa controlada | Lámina delgada, plana y lista para acabado que admite fresado y plegado comunes. |
| Enfoque en la fabricación | Remates de bordes, inserciones, refuerzo local y transferencia de fijación | Profundidad de la ranura, calidad del pliegue, dimensiones de retorno y detalles del sujetador |
| Riesgo común de compra | Suponiendo que todas las celdas del panal, las láminas, los adhesivos y los detalles de los bordes se comporten de la misma manera. | Especificar el espesor total ignorando el espesor de la capa exterior, el tipo de núcleo y el recubrimiento. |
| La mejor evidencia | Planos de construcción, datos mecánicos, detalles de inserción e informes de pruebas pertinentes. | Construcción del panel, datos de la superficie, sistema de recubrimiento, planos de fabricación e informes de pruebas pertinentes. |

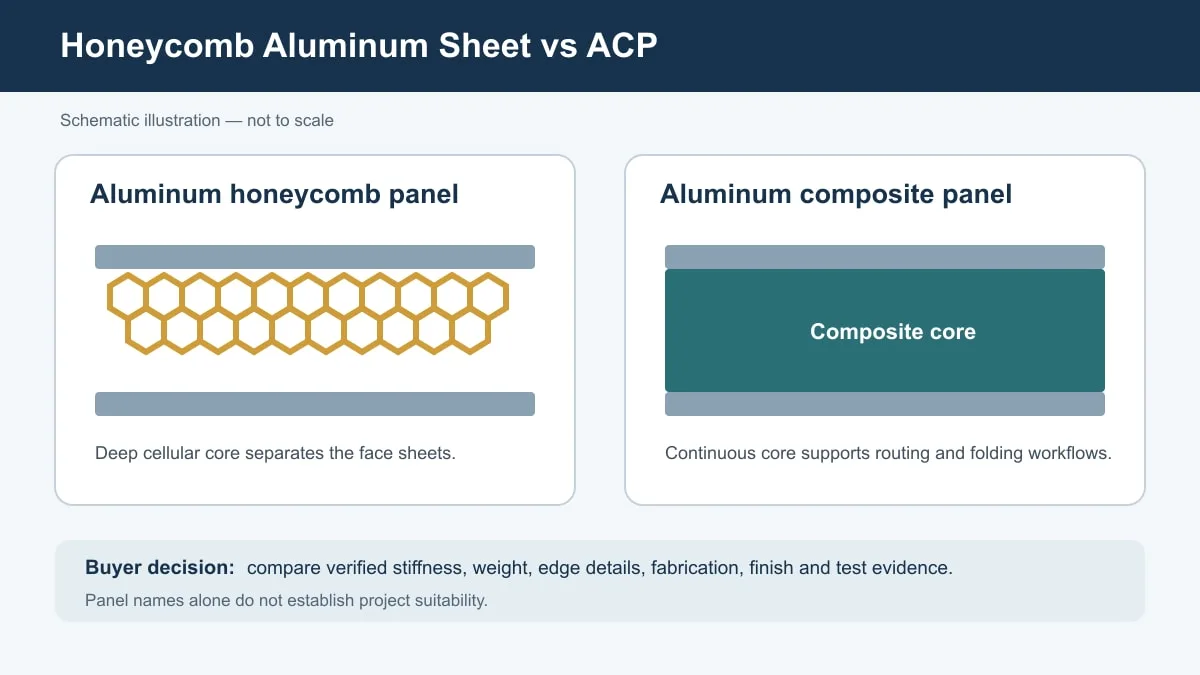

En qué se diferencian las construcciones de dos paneles
La idea estructural es similar: colocar láminas exteriores relativamente delgadas alejadas del centro del panel y utilizar un núcleo ligero para mantener la separación. La diferencia importante radica en la geometría del núcleo y en la forma en que las cargas se transmiten a través del panel.
Construcción de aluminio tipo panal
Un panel de nido de abeja de aluminio generalmente combina un núcleo celular de aluminio con láminas exteriores de aluminio. La geometría de las celdas, el calibre de la lámina, la profundidad del núcleo, el espesor de las láminas exteriores, la aleación, el sistema adhesivo, el acabado de los bordes y los insertos influyen en el panel final. Por lo tanto, una cotización que solo indique "panel de nido de abeja de aluminio" deja sin resolver importantes variables de ingeniería y fabricación.
El núcleo celular proporciona separación entre las láminas exteriores con relativamente poco material. Esto puede ser útil cuando un diseñador necesita un panel más profundo con un peso controlado. Sin embargo, la geometría de celda abierta también implica que las cargas puntuales, los sujetadores y los bordes expuestos requieren un diseño detallado preciso. El diseñador no puede asumir que un tornillo colocado en cualquier punto de la lámina exterior transferirá la carga requerida.
Construcción con paneles compuestos de aluminio (ACP)
El panel compuesto de aluminio (ACP) utiliza dos láminas de aluminio unidas a un núcleo continuo. La composición del núcleo, el espesor total del panel, el espesor de la lámina de aluminio y las especificaciones del recubrimiento varían según el producto. Para una introducción clara al material, consulte cómo se construye un panel ACP.
El núcleo continuo permite flujos de trabajo habituales en la fabricación de láminas. Los fabricantes pueden cortar, fresar y plegar paneles compuestos de aluminio (ACP) adecuados para formar casetes u otras formas, siempre que el producto, las herramientas y los detalles lo permitan. Esto no significa que todas las configuraciones de ACP puedan usar la misma ranura, radio de curvatura o detalle de fijación. Los planos y las comprobaciones iniciales siguen siendo importantes.
Rigidez, peso y profundidad del panel
Las afirmaciones de que "el panel alveolar es más resistente" y "el panel compuesto de aluminio (ACP) es más ligero" son incompletas. La rigidez y la masa del panel dependen de su construcción completa, no de su denominación. Un panel alveolar profundo puede lograr una mayor rigidez a la flexión que una lámina de ACP mucho más delgada, pero el resultado también depende del espesor de las láminas exteriores, las propiedades del núcleo, la calidad de la unión, las dimensiones del panel, la separación entre soportes y la dirección de la carga.
Los compradores deben solicitar la masa superficial, es decir, el peso por unidad de área, en lugar de comparar una sola muestra manualmente. También deben solicitar una base de rigidez o deflexión que se ajuste al tamaño del panel y a las condiciones de soporte previstas. Comparar una pequeña muestra de laboratorio con un panel completo de fachada no permite determinar el comportamiento del sistema instalado.
En módulos de gran tamaño, la rigidez puede influir en la planitud visual, la manipulación y el número de soportes. Sin embargo, un panel más rígido no implica automáticamente una instalación más sencilla. Los paneles grandes pueden ser más difíciles de transportar, levantar y alinear, y sus conexiones de borde deben seguir transmitiendo las fuerzas del viento, la carga muerta y las fuerzas de manipulación.
Fabricación, bordes y fijaciones
La fabricación suele ser el punto donde la diferencia práctica se hace más evidente. El panel compuesto de aluminio (ACP) se utiliza ampliamente para trabajos con paneles fresados y plegados. Los paneles de nido de abeja, en cambio, suelen requerir cierres de borde diseñados a medida, marcos adheridos o integrados mecánicamente, inserciones locales y zonas de fijación.
Preguntas sobre la fabricación de ACP
- ¿Qué geometría de ranura y espesor de núcleo restante están permitidos?
- ¿Qué retorno mínimo, distancia al borde y tratamiento de esquinas se requieren?
- ¿La lámina se suministrará plana o en casetes prefabricados?
- ¿Qué parte es responsable de los planos de taller, las tolerancias de fabricación y la aprobación de la primera pieza?
La división del trabajo es importante. El proveedor y el fabricante de paneles tienen responsabilidades diferentes , por lo que la orden de compra debe especificar quién verifica las herramientas, la geometría, los accesorios y las dimensiones finales.
Preguntas sobre la fabricación de estructuras de panal
- ¿Cómo se cierran las células expuestas en los bordes cortados?
- ¿Dónde se requieren inserciones, marcos o refuerzo local denso?
- ¿Cómo se transferirán las cargas de los elementos de fijación al panel?
- ¿Puede el proveedor suministrar los paneles terminados o los fabricará otro especialista?
- ¿Cómo se controlan las penetraciones y las modificaciones del terreno?
Los cortes no planificados en obra pueden dejar al descubierto el núcleo celular o eliminar una zona de fijación predefinida. Por ello, las dimensiones, las perforaciones y los insertos de los paneles de nido de abeja suelen coordinarse mejor antes de la producción. El equipo del proyecto no debe considerar el cierre de los bordes como un detalle estético secundario.
Acabado superficial y calidad visual
Ambas familias de paneles pueden utilizar caras de aluminio revestidas, pero el rango exacto de acabado depende del proveedor y del producto. Los compradores deben especificar el sistema de revestimiento, la referencia de color, el brillo o la textura, una muestra aprobada, la dirección de visualización y el método de control de lotes aceptable. Las denominaciones «plata» o «blanco» por sí solas no constituyen una especificación de acabado completa.
La planitud y el aspecto reflejado del panel dependen de más factores que el tipo de núcleo. El espesor de la lámina, la uniformidad de la unión, el tamaño del panel, las tensiones de fabricación, la alineación de los soportes y la tolerancia de instalación pueden influir en la apariencia final. Una muestra pequeña permite confirmar el color y la textura, pero no permite demostrar la planitud del panel a tamaño real.
Para proyectos donde los paneles adyacentes deben coincidir, utilice una referencia aprobada y defina cómo se identifican los lotes de producción. La guía de Alcadex sobre variación de color y aprobación de lotes de paneles compuestos de aluminio (ACP) explica por qué el control de muestras y las instrucciones de instalación deben acordarse antes del envío.
Evidencia de incendios y cumplimiento del proyecto
No se debe inferir el comportamiento ante el fuego basándose únicamente en la descripción del núcleo como “aluminio”, “panal de abeja”, “mineral”, “FR” u otra. El comportamiento ante el fuego depende de la construcción completa sometida a prueba, incluyendo las láminas exteriores, el núcleo, las capas de unión, los revestimientos, las juntas, el aislamiento, las barreras de cavidad, el subchasis y los detalles de instalación. El resultado de una prueba de panel no implica automáticamente la aprobación completa del sistema de pared.
La documentación requerida varía según el país, el tipo de edificio, la altura, el uso y la autoridad competente. Los compradores deben solicitar el informe exacto, la descripción de la muestra analizada, su clasificación o resultado, la información sobre su validez y la identificación del producto. La construcción solicitada debe poder vincularse con la documentación presentada para el proyecto.
Utilice la lista de verificación técnica para la presentación de ACP para coordinar los planos, los datos del producto, las muestras y los documentos de prueba. Aplique el mismo rigor en la presentación de evidencias a los paneles de nido de abeja.
Dónde suele encajar cada material
Los paneles de nido de abeja se suelen evaluar cuando un proyecto requiere paneles ligeros de mayor tamaño o profundidad, rigidez controlada, elementos interiores especializados, componentes de transporte o ensamblajes de ingeniería. El panel compuesto de aluminio (ACP) se evalúa comúnmente para revestimientos de fachadas, marquesinas, interiores, señalización, expositores y fabricación de casetes fresados. Estos son patrones de aplicación generales, no aprobaciones universales.
| Condición del proyecto | Cuestiones que favorecen la evaluación del panal de abejas | Cuestiones que favorecen la evaluación de ACP |
|---|---|---|
| Módulo de panel grande | ¿Es necesario un tramo más profundo y ligero para controlar la deflexión? | ¿Pueden los soportes, los retornos de casete y las especificaciones de la carcasa controlar el módulo seleccionado? |
| forma plegada compleja | ¿Es posible diseñar los bordes y las uniones en fábrica como componentes separados? | ¿Es posible fresar y plegar la forma con detalles verificados de ranura y retorno? |
| Ajustes frecuentes en el terreno | ¿Hay disponibles reparaciones de bordes y ubicaciones de inserción aprobadas? | ¿Se permiten los cortes en el terreno sin comprometer la fijación prevista? |
| Diseño centrado en el acabado | ¿Las opciones de lámina frontal y recubrimiento coinciden con la maqueta a tamaño real aprobada? | ¿La serie ACP ofrece el color, el brillo, la textura y la calidad para exteriores requeridos? |
| Control de presupuesto | ¿Compensa la reducción del soporte o del número de paneles la especialización de los bordes y la fabricación? | ¿Un flujo de trabajo establecido de láminas y casetes reduce la complejidad de la fabricación? |
Comparación de costos y cotizaciones
El precio unitario por metro cuadrado solo resulta útil cuando el alcance del presupuesto coincide. Un presupuesto para paneles alveolares puede incluir módulos de panel terminados, inserciones y marcos de borde, mientras que un presupuesto para paneles compuestos de aluminio (ACP) puede cubrir únicamente láminas planas. Asimismo, ambos proveedores pueden cotizar paneles prefabricados terminados con sistemas de fijación y embalaje muy diferentes.
Normalice las cotizaciones antes de compararlas. Registre las dimensiones del panel, las láminas exteriores, el núcleo, el revestimiento, la fabricación, el refuerzo, los accesorios, el embalaje, la cantidad, las tolerancias, el Incoterm y el destino. Registre también las exclusiones, como las de ingeniería, los planos de taller, los herrajes de instalación o las mediciones en obra.
El transporte puede influir en el resultado. La profundidad del panel, el diseño de la caja, la posibilidad de apilamiento y el riesgo de daños afectan la eficiencia del envío. Un panel más ligero no es automáticamente más barato de enviar si el paquete ocupa más volumen o requiere protección adicional.
Lista de verificación de solicitud de cotización para una comparación justa
| Artículo de RFQ | Información que se debe declarar o solicitar | Por qué importa |
|---|---|---|
| Construcción de paneles | Espesor total, láminas exteriores, descripción del núcleo y sistema de unión. | Impide la comparación basándose únicamente en la etiqueta del producto. |
| Módulo y soporte | Dimensiones finales, orientación, espaciamiento entre soportes y cargas de diseño. | Conecta los datos del material con el ensamblaje previsto. |
| Bordes y fijaciones | Devoluciones, liquidaciones, inserciones, marcos, sujetadores e interfaces de sellado. | Define el alcance de la transferencia de carga y la fabricación. |
| Termine | Sistema de recubrimiento, color, brillo, textura, muestra y dirección | Controla la apariencia y la idoneidad ambiental. |
| Evidencia | Fichas técnicas, dibujos, informes de pruebas e identificación de muestras. | Separa el rendimiento verificado de las suposiciones. |
| Alcance comercial | Cantidad, fabricación, embalaje, Incoterm, destino y exclusiones | Permite comparar las cotizaciones de los proveedores. |
Errores comunes de selección
Comparando únicamente el espesor total
Un panel más grueso no es automáticamente más resistente, seguro o adecuado. La profundidad del núcleo, el grosor de la lámina exterior, las propiedades del material, la unión, el tamaño del módulo y las condiciones de soporte determinan el rendimiento del panel.
Tratar una muestra como evidencia estructural
Una muestra de mano es útil para evaluar el acabado, el aspecto de los bordes y la construcción básica. No reemplaza los datos mecánicos, las pruebas del sistema ni una maqueta a tamaño real cuando estas sean necesarias.
Ignorar el alcance de borde e inserción
Los paneles de nido de abeja requieren detalles de transferencia de carga bien planificados. Los casetes de paneles compuestos de aluminio (ACP) requieren ranuras, retornos y fijaciones controladas. Si estos elementos no se incluyen en el presupuesto, el aparente ahorro de material puede convertirse en un costo de fabricación o de coordinación en obra.
Utilizar una especificación genérica para cada aplicación.
Los paneles decorativos interiores, los paneles de fachada exterior, los componentes de transporte y la señalización pueden tener requisitos diferentes. Confirme la construcción final del panel, el revestimiento, las dimensiones, la fabricación y la documentación en el presupuesto.
Preguntas frecuentes
¿Es la lámina de aluminio alveolar más resistente que el panel compuesto de aluminio (ACP)?
No es una regla general. Una estructura de panal puede proporcionar una alta rigidez a la flexión con un peso controlado, especialmente con paneles de mayor espesor. El resultado final depende de las láminas exteriores, el núcleo, la unión, el tamaño del panel y las condiciones de soporte. Compare los datos verificados para las estructuras propuestas.
¿Qué panel es más claro?
Para obtener un presupuesto exacto, solicite el peso por metro cuadrado. El espesor total por sí solo no permite determinar el valor exacto, ya que la densidad del núcleo, la geometría del núcleo y el espesor de la lámina exterior varían.
¿Se puede fresar y plegar un panel de nido de abeja como si fuera un panel compuesto de aluminio (ACP)?
No asuma que se utiliza el mismo método de fabricación. Los paneles de nido de abeja suelen requerir bordes, inserciones o marcos diseñados a medida. El panel compuesto de aluminio (ACP) se suele elegir para el fresado y el plegado, según las especificaciones del producto y del proceso de fabricación.
¿Qué material es mejor para una fachada?
Ambas opciones pueden considerarse según el tamaño del módulo, las cargas, el sistema de soporte, el acabado, los requisitos de protección contra incendios, la capacidad de fabricación, el presupuesto y la aprobación local. El sistema de fachada completo —no solo el nombre del panel— debe cumplir con los requisitos del proyecto.
¿Qué debe enviar un comprador antes de solicitar un presupuesto?
Envíe los planos, las dimensiones del panel terminado, el uso previsto, el concepto de soporte, los requisitos de recubrimiento y color, la cantidad, los requisitos de ensayo pertinentes, las expectativas de embalaje, el destino y el plazo comercial requerido. Indique si la solicitud es para láminas planas o paneles acabados.
Solicitar una comparación de paneles específica para el proyecto.
Si está comparando paneles de nido de abeja de aluminio con paneles compuestos de aluminio (ACP) para un proyecto de fachada, interiorismo, transporte o fabricación, proporcione a Alcadex sus planos, dimensiones de los módulos, requisitos de acabado, cantidad y destino. Solicite información del producto, muestras y un presupuesto personalizado según el alcance exacto de la construcción y el suministro que necesita.
